Hệ Thống Lên Men Kép GUJT 30-300L

Giới thiệu chungThông số kỹ thuật

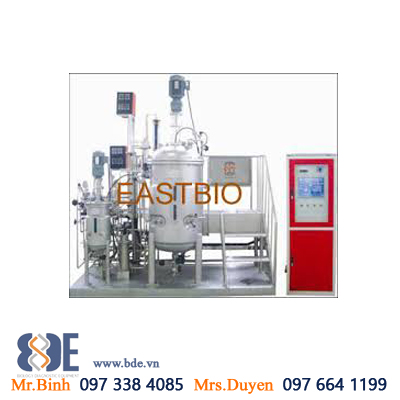

Hệ Thống Lên Men Kép 30l-300L

Model: GUJT-30-300 C ( Ngoài ra có thể lựa chọn 50-500l, 100-1000l, ….)

Xuất xứ: Trung Quốc

Hệ thống lên men này bao gồm fermentors bọc thép không gỉ, đường ống và van, hệ thống sục khí, cảm biến và các công cụ, hệ thống điều khiển trong(dựa vào PLC và màn hình cảm ứng), hệ thống điều khiển từ xa (bao gồm phần mềm và hệ kết nối) và nền tảng hoạt động…vv

A.Chi tiết  Hệ Thống Lên Men 30L:

1. Vessel:

bình có vỏ áo bọc thép không gỉ đáy tròn ,kính quan sát hình chữ nhật đứng, mặt phẳng được bao bọc hoàn toàn, kết nối mặt trên, 1 cổng đầu vào sục khí, 1 tấm kính cùng thiết bị chiếu sang

kết nối mặt dưới, 2 cổng vào bên hông cho cảm biến PH và DO, góc 15 độ so với kết nối ở vỏ áo, 2 cổng cho nước nóng/lạnh ra/vào, kết nối cổng trên:

3 cổng ngoài có vách ngăn

1 cổng bảo vệ nuôi cấy

1 cổng thăm dò bọt

1 cổng cho dòng thải

mặt bích cho hệ thống rung

+ Cổng Kết Nối Phía dưới:

1 cổng cho chuyển giao/lấy mẫu/làm khô hạt giống (tái vô trùng

1 cổng thăm dò nhiệt độ

2. Driver

ổ đĩa trực tiếp từ đầu máy

động cơ AC và giảm tốc thương hiệu SEW , tần số biến tần thương hiệu FUJI

phạm vi tốc độ 50-350rpm

năng lượng mô tơ 2,2kW, nắp cơ khí đơn đặc biệt với độ kín khí tốt

3.Agitator

2 cánh quạt 6 lưỡi

3 tấm baffle

1 máy ngắt bọt khí

4. Aeration

kính rotameter và van dẫn sử dụng cho kiểm soát tốc độ chảy

bộ lọc khử trùng

bộ lọc hộp mực tái vô trùng 0,2um

thân máy thép không gỉ

máy đo áp suất 0-0,4Mpa

ống thông khí nối với đáy của bình

5.Exhaust

van dẫn dùng     cho điều khiển áp suất bình

1 máy đo áp suất cho chỉ số áp suất, phạm vi 0-0,25Mpa

1 ống xả thép không gỉ

1 bộ lọc thải vô trùng

6. Thermal circuit

bể nước nhiệt điện và máy bơm tuần hoàn. ống và tất cả các van đều được nối đến nguồn nước

7. Peristaltic pump

4 bơm nhu động có chức năng tự hoạt động trong điều kiện axit, bazo, chống bọt và bổ sung dinh dưỡng.áp dụng bơm đầu Longer

8. Reagent bottles

4 chai thuốc thử 300ml bằng thủy tinh. Vít trên nắp với miếng đệm silicon. Tấm đầu tròn với ống nối và 2 ống hô, bộ lọc Syringe của hãng PALL

9. Sterilization

Hệ thống tiệt trùng hơi nước bên ngoài 121 độ c được nối vào vỏ áo và bình

B. 300L Main Fermentor (Qty.: 1 unit)

1. Vessel:

bình có vỏ áo bọc thép không gỉ đáy tròn

kính quan sát hình chữ nhật đứng

mặt phẳng được bao bọc hoàn toàn

kết nối mặt trên

1 cổng đầu vào sục khí

1 tấm kính cùng thiết bị chiếu sang

kết nối mặt dưới

2 cổng vào bên hông cho cảm biến PH và DO, góc 15 độ so với kết nối ở vỏ áo

-2 cổng cho nước nóng/lạnh ra/vào

kết nối cổng trên:

3 cổng ngoài có vách ngăn

1 cổng bảo vệ nuôi cấy

1 cổng thăm dò bọt

1 cổng cho dòng thải

mặt bích cho hệ thống rung

+ Cổng Kết Nối Phía dưới:

1 cổng cho chuyển giao/lấy mẫu/làm khô hạt giống (tái vô trùng

1 cổng thăm dò nhiệt độ

2.Driver

ổ đĩa cơ khí trực tiếp từ nắp

động cơ AC và giảm tốc thương hiệu SEW, tần số biến tần FUJI, phạm vi tốc độ 50-800rpm. Năng lượng mô tơ: o,37kW. Nắp cơ khí đơn đặc biệt với độ kín khí tốt

3. Agitator

2 cánh quạt 6 lưỡi

3 tấm baffle

1 máy ngắt bọt khí

4.Aeration

kính rotameter và van dẫn sử dụng cho kiểm soát tốc độ chảy

bộ lọc khử trùng

bộ lọc hộp mực tái vô trùng

thân máy thép không gỉ

1 máy đo áp suất

ống thông khí nối đến đáy giữa bình

5.Exhaust

van dẫn dùng     cho điều khiển áp suất bình

1 máy đo áp suất cho chỉ số áp suất, phạm vi 0-0,25Mpa

1 ống xả thép không gỉ

1 bộ lọc thải vô trùng

6. Thermal circuit

bể nước nhiệt điện và máy bơm tuần hoàn. ống và tất cả các van đều được nối đến nguồn nước

7. Peristaltic pump

4 bơm nhu động có chức năng tự hoạt động trong điều kiện axit, bazo, chống bọt và bổ sung dinh dưỡng.áp dụng bơm đầu Longer

8. Reagent bottles

4 bình thủy tinh 600ml. Vít trên nắp với miếng đệm silicon. tấm hình tròn với các ống và 2 ống, bộ lọc Syringe 0,2um thương hiệu PALL

9. Sterilization

Hệ thống tiệt trùng hơi nước bên ngoài 121 độ c được nối vào vỏ áo và bình

C. Common Parts

1. Control Cabine



khoang điều khiển dạng tầng bọc thép không gỉ với màn hình cảm ứng

chứa các vòng điều khiển được ra lệnh

dễ dàng hiển thị và hoạt động

2. Piping

ống được nối với chất nền là ống được bọc thép, mặt ngoài được đánh bóng. Các van nối với chấn nền  là van hoành dưới thương hiệu GEMU hoặc BURKERT

3. Platform

Semi-open carbon steel platform with handrail and ladder

4. Pipe Head

đầu ống được xếp trên nền để cung cấp chất lỏng hữu ích cho fermentor 30L và 300L

D. Hệ Điều Khiển

hệ thống này bao gồm các hệ thống điều khiển trong (dựa vào PLC và màn hình cảm ứng màu), hệ thống điều khiển từ xa (bao gồm phần mềm và hệ kết nối, không bao gồm máy tính và máy in), cảm biến và các nền tảng hoạt động…vv

LOCAL CONTROL SYSTEM

cấu tạo chính bởi PLC và màn hình cảm ứng màu, có thể hiển thị và điều khiển đa thông số quá trình như pH, oxi hòa tan, nhiệt độ…vv. Hệ thống này có thể kết nối với máy tín. Menu ở màn hình cảm ứng bằng tiếng anh và giao diện thân thiện

REMOTE CONTROL SYSTEM

chức năng bao gồm thu thập dữ liệu và lưu trữ, đồ họa xu hướng dữ liệu và phân tích, danh sách dữ liệu được in ra..vv. hệ thống này có thế cài đặt kiểm soát dữ liệu một cách đặc biệt. phần mền chạy dưới Windows OS và nó để hiển thị dữ liệu thời gian thực và quan sát xu hướng hiện tại của quá trình lên men. Hệ thống có thể ghi lại các dữ liệu lịch sử khác nhau  như ngày đo, thời gian đo, tốc độ rung, nhiệt độ, trị số pH, DO…vv và dữ liệu có thể được lấy ra bằng tệp tin EXCEL.

SOFTWARE (phần mềm)

hệ thống điều khiển và phân tích sinh học Eastbio giao với CD

2. PARAMETERS

- pH: Cảm biến : điện cực pH dạng gel, Mettler Toledo (hơi nước vô trùng

chỉ định: màn hình hiển thị kĩ thuật số

Range: 2.0~12.0 ±0.1pH

Resolution: 0.01pH

điều khiển: điều khiển PID để bơm axit hoặc kiềm qua máy bơm nhu động

âm thanh báo tự động

-DO:

cảm biến: điện cực oxi hòa tan thích hợp cho phạm vi nhiệt độ cao

màn hình hiển thị kĩ thuật số

phạm vi: Range: 0%-100 % or 0%-200%

Độ chính xác: ±1%

chế độ điều khiển : chỉ nhận diện trực tuyến

âm thanh báo tự động

-Nhiệt Độ: đầu dò nhiệt độ vô trùng bể nước nhiệt điện

phạm vi:  5 độ C làm mát đến 50 độ C hoặc +- 0,5 độ C

màn hình kĩ thuật số

điều khiển PID lưu thông nước

- Agitation

động cơ AC, tần số biến tần :FUJI

độ chính xác: ±2 rpm

màn hình kĩ thuật số

2 quạt Rushon 6 cánh

điều khiển PID, tự báo động

chế độ điều khiển: set-point

-        Pressure                Indication: pressure gauge (máy đo áp suất)

§ Control: manual control  (điều khiển bằng tay)

-        Aeration               Flow Meter: glass rotameter (kính romameter)

§ Inlet Filter: 0.2µm filter cartridge with stainless steel housing, interchangeable and sterilizable

(bộ lọc đầu vào: bộ lọc hộp mực 0,2 có thể hoán đổi cho nhau và vô trùng)

§ Control mode: manual control (điều khiển tay)

-        Feeding                 Indication: Injecting dosage cumulating and digital display

§ Control mode: Set-point control via regulating a peristaltic  pump (thiết lập điểm thông qua máy bơm nhu động)

-        Anti-foam           Probe: Sterilizable conductivity probe (đầu dò vô trùng)

§ Indication: Injecting dosage cumulating and digital display

§ Control: Electronic control of pumping via conductivity control.

(bơm điều khiển điện tử qua điều khiển dẫn)

§ Automatic alarm (chuông báo tự động)

E. NGuồn gốc linh kiện:

PLC: Hãng SIEMENS xuất xứ: GERMANY

Touch screen: Hãng KINCO-China

pH electrode & cable: Hãng Mettler-Toledo- SWITZERLAND

DO electrode & cable: Hãng Mettler-Toledo- SWITZERLAND

Agitation AC Motor: Hãng SEW- GERMANY

Frequency inverter: Hãng FUJI-Nhật Bản

Peristaltic pump head: Longer-China
