Xây dựng phòng lưu mẫu sinh học (Biobank)

Phòng lưu mẫu sinh học còn được gọi là Bio Bank (Biobank), dùng để thu thập, xử lý, lưu trữ và ứng dụng sức khỏe, sinh vật gây bệnh của đại phân tử sinh học, tế bào, mô, cơ quan và các mẫu khác, cũng như liên quan đến các mẫu sinh học lâm sàng, bệnh lý, điều trị, theo dõi, thông báo và các thông tin và kiểm soát chất lượng, quản lý thông tin và hệ thống ứng dụng khác.

Biobank có nhiệm vụ bảo vệ nguồn gen quý trong lĩnh vực khoa học đời sống, nghiên cứu y học chính xác, để có cơ sở dữ liệu và nền tảng quan trọng để hỗ trợ sự phát triển nhanh chóng của y học.

CryoKING, một thương hiệu của Biologix, chuyên nghiên cứu và phát triển, sản xuất và bán hàng. CryoKING phấn đấu để cung cấp các giải pháp biobanking tuyệt vời và hoàn chỉnh cho biobank, để thúc đẩy sự phát triển nhanh chóng của khoa học đời sống.

CryoKING sản phẩm tập trung vào tiêu chuẩn hóa, chính thức hóa và số hóa của biobank. Với thiết kế chuyên nghiệp, kỹ thuật tiên tiến, quản lý an toàn và hiệu quả, CryoKING cung cáp mọi giải pháp cho phòng biobanking và cung cấp dịch vụ hoàn chỉnh.

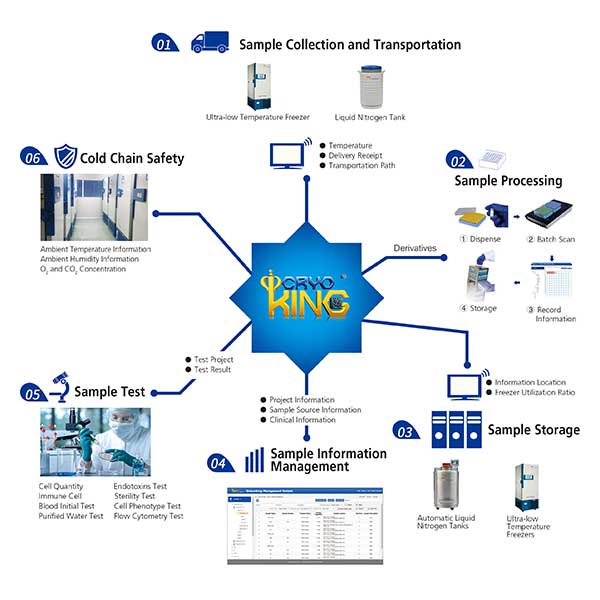

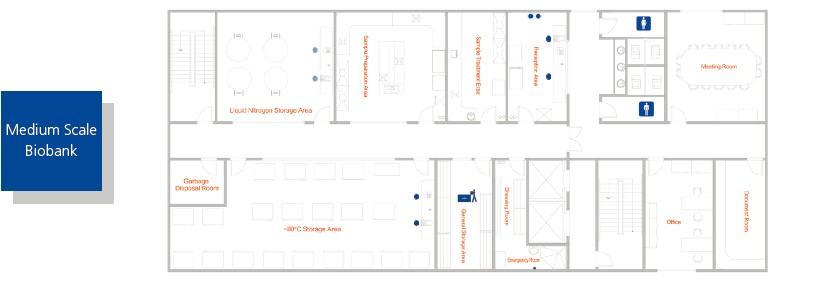

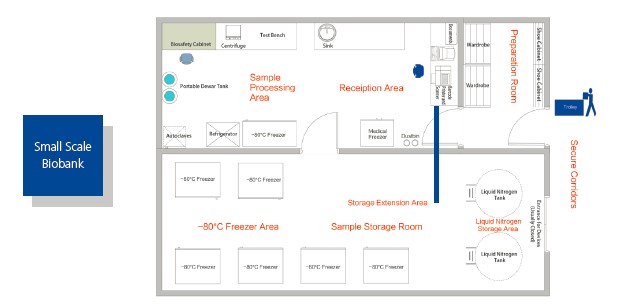

I. Thiết kế và cấu trúc của Biobank

Xây dựng Biobank là kỹ thuật toàn diện và mang tính hệ thống, phù hợp với từng đối tượng đặc biệt và các tiêu chuẩn thực tiễn.

Biologix có đội ngũ chuyên nghiệp từ khoa học đời sống, tự động hóa và phát triển phần mềm, nhằm cung cấp kế hoạch xây dựng biobank an toàn, chuyên nghiệp và khoa học. Thiết kế Biobank được thực hiện theo các tiêu chuẩn liên quan quốc tế.

2. Xây dựng phòng lưu mẫu cho bệnh viện

Hệ thống

STT

Sản phẩm

Đặc tính kỹ thuật

SL

Cơ sở hạ tầng

1

Bảo trì

Dây điện, cáp và đèn

1

2

Kính tường tái tạo và cửa kính

1

3

Cửa sổ, trần nhà .

1

4

Nội thất

Bàn làm việc (cho máy tính và bộ điều khiển)

1

Thiết bị

1

Liquid Nitrogen Tank of Vapor Phase

Được trang bị: màn hình hiển thị nhiệt độ và báo động nhiệt độ, hiển thị và báo động mức chất lỏng, nắp tăng cường, lớp lót quay, tự động làm đầy, chống tràn, xả tự động, loại bỏ sương tự động, màn hình thời gian thực từ xa

Ứng dụng: Lưu trữ lâu dài, chống nhiễm chéo, mẫu đảm bảo

Hoạt động

1



2

Liquid Nitrogen Filling Tank
of Self-pressurization

Bình ni tơ lỏng 240L tự điều áp

Ứng dụng: Tự động cung cấp nitơ lỏng cho bể nitơ lỏng pha hơi

2



3

Controlled Rate Freezer

Được trang bị: Một khung máy lạnh tốc độ cao được kiểm soát, một giá đỡ lọ đông lạnh, một van solenoid dự phòng, một bể chứa nitơ lỏng tự điều áp

Sử dụng để làm đông mẫu thông thường để đảm bảo hoạt động mẫu

1



4

Bình chuyển mẫu khô

Được trang bị: Bể chứa nitơ lỏng khô, kệ hộp đông lạnh

Ứng dụng: truyền mẫu từ chỗ lấy mẫu đến biobank.

1



5

Hệ thống đo nồng độ O2 và hệ thống thông gió

Hệ thống giám sát hàm lượng oxy. Hệ thống thông gió được kết nối với hệ thống giám sát hàm lượng oxy, và khi hàm lượng oxy dưới 19%, quạt bắt đầu hoạt động.

1



6

Tủ lạnh âm sâu -86oC

Hệ thống kiểm soát nhiệt độ của màn hình cảm ứng, cảm biến nhiệt độ Pt, màn hình hiển thị LCD cho nhiệt độ, kiểm soát độ chính xác là 1 ℃. Báo động âm thanh và ánh sáng, báo động nhiệt độ. Bảo mật bằng mật khẩu, xuất dữ liệu USB, tự động ghi lại dữ liệu sau mỗi một phút. Máy tính có thể hiển thị đường cong nhiệt độ và dữ liệu.

1



7

Máy scan cầm tay

Cryoking scanner có thể scan 2D hoặc 1D.

Ghi lại mã vạch, mã code trên ống lưu mẫu

1



8

Laptop

Phần mềm scanning có thể cập nhật miễn phí.

1

Phần mềm

1

Phần mềm quản lý Biobanking

Cài đặt thể tích lưu trữ, quản lý biobanking, phê duyệt, cảnh báo, in, xuất và nhập mẫu và báo cáo mẫu.

Kiểm soát chất lượng, theo dõi, kết nối HIS / LIS, kiểm soát nhiệt độ.

1

2

Hệ thống ghi nhận và điều khiển cảnh báo

Truy vấn và báo động tin nhắn ngắn

Hiển thị trạng thái bình nitơ lỏng, nhiệt độ, độ ẩm và hàm lượng oxy, màu sắc khác nhau ở trạng thái bình thường và báo động

1

3

Servicer

4 lõi 3.0 G, bộ nhớ trong 8Gb, ổ cứng 2Tb

1

Cung cấp

1

Rack bằng thép không gỉ cho bình Ni tơ lỏng

1 x 14, thép không gỉ 304, KT: 140 x 140 x 786 mm

24

2

Rack chứa mẫu cho Tủ lạnh âm sâu

Được làm bằng thép không gỉ 304, loại ngăn kéo, KT: 700 x 1400 x 300 mm, 5 hộp/ 1 ngăn kéo, tổng cộng 5 ngăn kéo.

40

3

Ống và hộp lưu mãu có Barcoded 2D

Ống lưu mẫu 1.5 ml, 100 ống/ hộp, có thể khử trùng và khong có enzym

1336

Biobank Safety

1

Thiết bị cảnh báo an toàn và nguy hiểm

Găng tay lấy đồ lưu mẫu, Kính bảo vệ,





3. Tiền xử lý mẫu

Với sự phát triển nhanh chóng của khoa học và y học, nhiều loại biobank được nhân rộng đã được xây dựng. Các mẫu cần được xử lý theo tiêu chuẩn đưa ra, đảm bảo hiệu quả cao, đây là bước quan trong trong việc phân chia và lưu trữ các mẫu

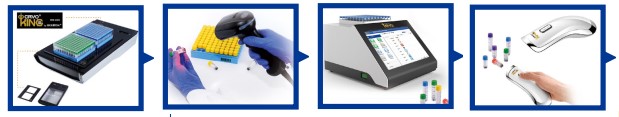

Quy trình vận hành Biobanking được yêu cầu nghiêm ngặt: Lấy mẫu → Chuẩn bị mẫu → Đặt mẫu vào ống lưu mẫu→ Quét nhãn và ghi thông tin → Đặt lọ lưu mẫu vào hộp lưu mẫu → Quét hộp lưu mẫu và ghi lại thông tin → Đặt hộp lưu mẫu vào giá đỡ → Đặt giá vào tủ âm sâu hoặc bể chứa nitơ lỏng → Thông tin đường dẫn lưu trữ đầu vào → Các mẫu được lưu trữ trong tủ âm sâu hoặc bể chứa nitơ lỏng với thông tin được bảo vệ chặt chẽ và chuyên nghiệp. Với sự tăng trưởng nhanh chóng của biobanks, Biologix sẽ không bao giờ dừng lại trong nghiên cứu và phát triển các giải pháp biobanking.

a. Ống lưu mẫu (Cryogenic Vial)

Theo khái niệm “One inch Revolution” và “Đa mã hóa”, Biologix cung cấp các ống nắp vặn, ống lưu mẫu với nhiều mã khác nhau, có sẵn để bảo quản trong hệ thống nhiệt độ cực thấp và hệ thống nitơ lỏng.

◆ Ống lưu mẫu (không bao gồm lọ 2ml & 5ml) và nắp microtubes đều được thiết kế với xoắn ốc và vòng đệm, để bảo quản ở nhiệt độ cực thấp.

◆ Ống lưu mẫu 2ml với một trong hai loại nắp xoay bên trong hoặc bên ngoài, và lọ đông lạnh 5ml là thường nắp ở bên ngoài. Đối với ống có nắp bên ngoài, không có vòng đệm. Khả năng bảo quản đến -196 ° C. Sáu màu cho nắp

◆ Các lọ cryogenic mã vạch 2D có sẵn với mã vạch được đặt trước hoặc nhiều mã có thể được tùy chọn. Có thể được lưu trữ trong bình nitơ lỏng.

b. Hộp lưu mẫu

◆ Hộp lưu mẫu sắp xếp theo hàng.

◆ Dùng để bảo quản ở nhiệt độ cực thấp và nitơ lỏng với chất liệu PP, PC.

◆ Có nhiều loại để phù hợp với ống lưu mẫu khác nhau.

◆ Các hộp 25 giếng, 81 giếng và 100 giếng.

◆ Thiết kế nắp tách hoặc thiết kế nắp có bản lề có sẵn, ghi nhãn chữ và số cho phép nhận dạng nhanh chóng và dễ dàng

c. Kệ trữ mẫu

◆ Thiết kế khác nhau

◆ Giá đỡ ngăn kéo trượt, kệ ngăn kéo, giá đỡ loại khung, giá đỡ kiểu đứng có sẵn cho tủ âm sâu và hệ thống nitơ lỏng

◆ Được làm bằng thép không gỉ chống ăn mòn hoặc nhôm, và phù hợp với các hộp đông lạnh khác nhau

d. Tủ lạnh âm sâu -86oC

Với 4 đặc tính vượt trội:

+ Điều khiển nhiệt độ thông minh với màn hình cmr ứng 7 inch, điều chỉnh nhiệt độ từ -10 ~ - 86oC.

+ Hệ thống an toàn: Cảnh báo nhiệt độ trên/ dưới, mất nguồn điện, pin yếu, cửa mở…có mật khẩu để đảm bảo an toàn

+ Hệ thống làm mát tiên tiến: với máy nén được nhập khẩu từ hãng nổi tiếng từ Đức.

+ Thiết kế thân thiện với người dùng.

e. Bình Ni tơ lỏng

Phù hợp với Nito dạng hơi và lỏng với nhiều loại thể tích khác nhau.

Kiểm soát nhiệt độ ổn định

Hệ thống giám sát nhiệt độ, hệ thống giám sát mức chất lỏng và hệ thống báo động

Hệ thống nạp nitơ lỏng tự động

Hệ thống vi xử lý giữ dữ liệu và thông tin.

Thiết kế đặc biệt cho hoạt động thuận tiện

Nắp có thể khóa để đảm bảo sự an toàn của các mẫu

Chứng nhận CE

4. Hệ thống quản lý thông tin

Hệ thống quản lý thông tin được thiết kế dựa từ dữ liệu ghi nhận, lưu trữ. Dựa trên các phần mềm và phần cứng, cung cấp dữ liệu có độ bảo mật cao và thuận tiện.

Laptop scanner CryoKING cho toàn bộ hộp lọ

Kỹ thuật nhận dạng hình ảnh nâng cao; quét chính xác mà không bị gián đoạn sương.

Có thể quét toàn bộ hộp 200 lọ trong 5 giây

Được trang bị phần mềm quét miễn phí và có thể được ghép nối với cơ sở dữ liệu quốc tế, chẳng hạn như máy chủ SQL, Oracle, MySQL, Postgres, HSQL.

CryoKING Máy quét hồng ngoại cầm tay cho từng lọ

Có thể đọc cả mã vạch 1D và mã vạch 2D

Kỹ thuật nhận dạng hồng ngoại để đọc nhanh

Có thể được trang bị phần mềm hiển thị chuyên nghiệp

Laptop Scanner CryoKING Maestro cho toàn bộ hộp lọ

Kết hợp quang học tiên tiến và công nghệ máy tính để quét từng lọ và toàn bộ hộp nhanh chóng

Đặt trước các mô-đun quét 8 × 12, 9 × 9 và 10 × 10 để quét các hộp lưu mẫu khác nhau theo tiêu chuẩn quốc tế một cách chính xác

Đặt trước lỗ quét để quét mã vạch 2D trên từng một cách chính xác

Cài đặt sẵn bên trong máy tính để xử lý dữ liệu, dữ liệu có thể được xuất ra bằng Wi-Fi, Bluetooth và các kết nối khác

CryoKING Adept Handheld Scanner cho từng lọ

Có thể đọc cả mã vạch 1D và mã vạch 2D

Kỹ thuật không dây, nhận dạng hồng ngoại, có thể được kết nối với nhiều thiết bị điện tử khác nhau mà không cần dây nối.

Mô-đun quét mã vạch nhập khẩu của Mỹ

Được trang bị phần mềm quét chuyên nghiệp

Hệ thống quản lý dữ liệu CryoKing Crown

Mức độ hiệu quả quản lý và bảo mật dữ liệu ở mức thấp, kém hiệu quả và các vấn đề khác thường xảy ra trong quản lý dữ liệu biobanking. Để tránh những khiếm khuyết này, Biologix, kết hợp với nghiên cứu kỹ thuật tiên tiến nhất, đã phát triển phần mềm quản lý biobanking an toàn, hiệu quả và tiên tiến này.

Cấu trúc trình duyệt / máy chủ

Thiết lập trên máy chủ, người dùng có thể tự do truy cập bằng trình duyệt

Giao diện hoạt động bằng hình ảnh hiệu quả: mỗi đơn vị lưu trữ có thể dễ dàng tìm thấy, sẽ thuận tiện cho hoạt động

Chức năng đơn giản và dễ dàng

Giải pháp lưu trữ dữ liệu tùy chọn: công cộng, nhóm riêng và máy chủ cá nhân

Tích hợp hoàn hảo phần cứng và phần mềm, tăng hiệu quả chi phí.
