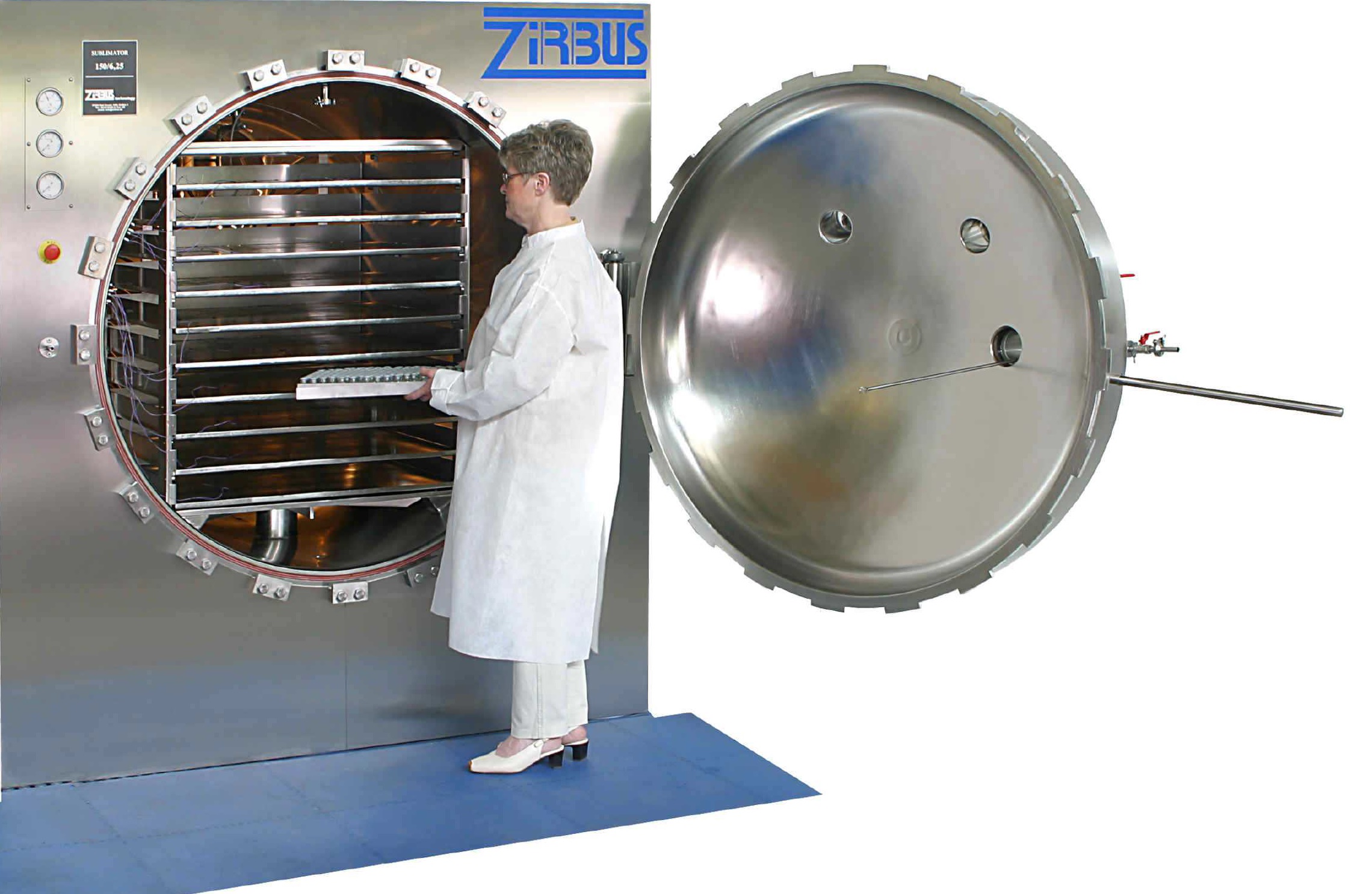

Máy Đông Khô Vaccin

Freeze drying plant Sublimator EKS 50-3

Máy đông khô sản xuất

Model: EKS 50-3

Hãng sản xuất: Zirbus – Đức

Xuất xứ: Đức

 Tổng diện tích khay 3.42m2, Buồng  ngưng tụ đá: 60kg

cGMP conforme system

All interieur parts are electro-polished, Ra<0.8μm

Qualification (IQ, OQ), FAT, SAT, Installation:

GMP-conform documentation

IQ, consisting of:

Installation tests, technical documents, test of components,

material tests, calibration, list of measuring points

OQ, consisting of:

Functional tests such as error and alarm simulation, test of components,

programme cycles, cycles with empty chamber, temperature profile

(min. 5 measuring probes) etc.

All qualification documents are prepared after prior discussion

with the customer.

FAT and SAT documents.

Installation and commissioning in Vietnam by Zirbus technician for one week, flight included. The connection of media supply must be done locally by customer.

Drying chamber (Buồng đông khô):

Thiết kế: buồng tròn

Vật liệu: Thép không gỉ AISI 304

Kích thước buồng: Ф1000 x D1800mm

Cửa buồng: Bằng thép không gỉ với cửa sổ để nhìn thấy

Kệ kiểm soát nhiệt độ bằng chất lỏng

Kệ làm đông và khô sản phẩm bên trong buồng sấy

Số kệ: 6+ 1

Kích thước: 420 x 950 m²

Tổng diện tích kệ: 3.42m²

Khoảng cách kệ: 80mm

Thang nhiệt độ: <-55 đến+ 60^oC

Sẵn sàng cho hệ thống đóng nắp

Hệ thống đóng nắp cho lọ

Để đóng lọ trong chân không hoặc trong khí quyển

Kệ được di chuyển lên hoặc xuống để đóng nắp chai lọ

Buồng ngưng tụ đá

Thể tích: 300 lít

Khả năng ngưng tụ đá: 50kg/24 giờ

Khả năng ngưng tụ đá tối đa: 60kg

Nhiệt độ cuối: < -75^oC

Rã đông: khí nóng

Máy làm lạnh bằng không khí

Bơm chân không

Loại bơm 2 cấp

Lưu lượng hút: 40.0m³/h

Chân không cuối: <0.001 mbar

Bộ điều chỉnh chân không

Van từ tính tích hợp cho điều chỉnh chân không

Dụng cụ đo

Cảm biến chân không: Cảm biến chân không Pirani, Thang: 0.001 … 1000mbar

Cảm biến nhiệt độ: 3 đầu dò  sản phẩm, cảm biến nhiệt độ kệ, nhiệt độ buồng ngưng.

Điều khiển:

Hệ thống điều khiển: Mitsubishi FXN

Hoạt động: Màn hình màu cảm ứng 5.7”, Drytec “M”

Chương trình sấy khô: 20

Cấu trúc chương trình: Đóng băng, 10 bước với Ramp, 10 bước sấy khô chính, 10 bước thứ cấp

Kích thước và khối lượng

Kích thước: W 1500mm x L 1900mm x H 1950mm

Khối lượng: khoảng 1000 kg

Nguồn điện: 400V, 3 pha, 50Hz

Đóng gói theo tiêu chuẩn xuất khẩu Chọn thêm:

Máy nén làm mát bằng nước

Khách hàng phải mua nếu môi trường đặt máy lớn hơn 28oC

Thay cho làm mát bằng không khí

Nước làm mát nhiệt độ Max. 28^oC

Nước tiêu thụ: 1.5m³/ giờ

Khay sản phẩm

Vật liệu: Thép không gỉ

Kích thước: 420mm x 300mm x 30mm

Bộ 24 khay

Housing(Vỏ máy)

(toàn bộ bằng thép không gỉ bao quanh máy

Thiết kế hình chữ nhật với mặt Panel di dộng)

Phần mềm

Zirbus “drycontrol kết nối máy tính và tất cả hoạt động có thể thực hiện trên máy tính. Hoàn thành với PC, màn hình TFT 20”, Máy in màu Laser, Win 7 32 bit.
